YJD-H型星型卸料器

】 產品詳細參數 瀏覽 次

YJD-H型星型卸料器

　　YCD-H型卸料器適用于將壓力狀態(tài)下的粉塵或顆粒狀物連續(xù)地、順利地排入大氣,是氣力輸送和通風除塵網路中的一種重要設備。其主要工作件是旋轉的葉輪,既起著輸送物料的作用,又擔負密封作用。經我公司改進設計的星型卸料器,吸取了國內外的先進經驗,具有造型美觀大方、結構緊湊合理,使用可靠,體積小、重量輕、容量大、動力消耗低等特點。

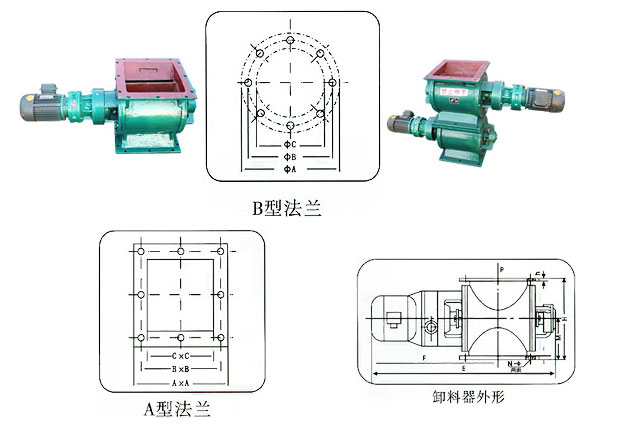

A型外形安裝尺寸表       (mm) B型外形安裝尺寸表       (mm)
型號 A B C E F M H h n-φ
YJD02型 240 200 150 650 420 122.5 225 12 8-9
YJD04型 260 230 180 758 526 140 280 15 8-11
YJD06型 280 250 200 778 536 150 300 15 8-11
YJD08型 300 270 220 798 546 160 320 18 8-11
YJD10型 320 290 240 880 628 170 340 18 8-13
YJD12型 340 310 260 900 638 180 360 18 8-13
YJD14型 360 330 280 920 648 190 380 20 8-17
YJD16型 380 350 300 960 678 200 400 20 8-17
YJD18型 400 370 320 980 688 220 440 22 8-17
YJD20型 420 390 340 1000 698 230 460 22 8-17
YJD26型 480 450 400 1150 740 260 520 24 8-17
YJD30型 600 520 440 1190 755 300 600 24 12-17
型號 φA φB φC E F M H h n-φ
YJD02型 250 210 150 650 420 122.5 225 12 8-9
YJD04型 280 240 180 758 526 140 280 15 8-11
YJD06型 300 260 200 778 536 150 300 15 8-11
YJD08型 320 280 220 798 546 160 320 18 8-11
YJD10型 340 300 240 880 628 170 340 18 8-13
YJD12型 360 320 260 900 638 180 360 18 8-13
YJD14型 380 340 280 920 648 190 380 20 8-17
YJD16型 400 360 300 960 678 200 400 20 8-17
YJD18型 420 380 320 980 688 220 440 22 8-17
YJD20型 440 400 340 1000 698 230 460 22 8-17
YJD26型 500 460 400 1150 740 260 520 24 8-17


型號

數據

名稱

YJD

2

YJD

4

YJD

6

YJD

8

YJD

10

YJD

12

YJD

14

YJD

16

YJD

18

YJD

20

YJD

26

YJD

30
卸料量 L/r 2 4 6 8 10 12 14 16 18 20 26 30
r/min Z型 33 也可按用戶要求訂作
工作溫度℃ T≤80℃
物料 粉狀，顆粒狀
電

機		 型號 Y801-4 Y802-4 Y90S-4 Y90L-4 Y100
L1-4		 Y100
L1-4
KW 0.55 0.75 1.1 1.5 2.2 3
r/min 1390 1400 1430
重量 53 71 86 101 121 141 161 181 191 221 251 301
